Asansör acil durum haberleşmesinde gereken her şey, tek cihazda.
Bir şebeke düşerse diğeri devralır.
Aselfon M8 hem 2G hem 4G üzerinden çalışır. Kabin şaftının içinde 4G kapsama zayıfladığında cihaz 2G'ye düşerek çağrıyı taşımaya devam eder. Acil durum haberleşmesinde kesinti seçenek değildir.
- 4G/LTE birincil bağlantı
- 2G yedek bağlantı — kapsama zayıfsa otomatik geçiş
- Harici anten bağlantısı ile şaft içi kapsama desteği
Çağrı 4G üzerinden gidiyor
Mevzuat neyi istiyorsa, cihaz onu yapıyor.
Asansör acil durum haberleşmesi keyfi bir özellik değil, zorunluluk. Aselfon M8, yürürlükteki asansör standartlarının haberleşme gerekliliklerine uygun olarak tasarlandı.
TS EN 81-20
Asansörlerin yapım ve montajı için güvenlik kuralları
TS EN 81-28
Asansörlerde uzaktan alarm sistemi
TS EN 81-70
Engelli kişiler dahil herkes için erişilebilirlik
İki kablo. Montaj bu kadar.
Aselfon M8, kabine yalnızca iki esnek kabloyla bağlanır. SIM'i takıp devreye almak birkaç dakikalık iş; karmaşık yapılandırma gerektirmez.
- 1
Kabine bağla
Yalnızca iki esnek kablo. Klemens bağlantıları etiketli; ilave arayüz kartı gerekmez.
- 2
SIM'i tak
Standart SIM yuvası, operatör kısıtı yok. Gerektiğinde SIM kartsız da çalıştırılabilir.
- 3
Devreye al
Cihaz şebekeye bağlanır ve test çağrısı yapılabilir.
Makine dairesi, kabinle konuşur.
Aselfon M8 yalnızca dışarıyı arayan bir acil durum telefonu değil, asansörün içinde bir interkom sistemi. Makine dairesindeki turuncu diyafon; kabin üstü ve kuyu dibindeki siyah B diyafonlarla ya da kabin içindeki siyah C diyafonla görüşür. Bakım sırasında ekip bu noktalar arasında birbiriyle konuşabilir.
- Turuncu diyafon — makine dairesi

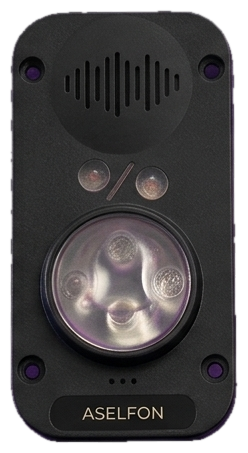

- Siyah B diyafon — kabin üstü ve kuyu dibi
- Siyah C diyafon — kabin içi
Makine dairesi ↔ kabin üstü / kuyu dibi
Hangi pano olursa olsun.
Sahada tek marka yok. Aselfon M8, farklı üreticilerin asansör kontrol panolarıyla çalışacak şekilde tasarlandı — mevcut tesisatı değiştirmeden entegre olur.
Analog hattan çift şebekeye.
Asıl soru artık analog mu GSM mi değil: tek şebekeye bağlı bir cihaz mı, iki şebekeyi birden kullanan bir cihaz mı?
Analog hat (PSTN)
Sabit hatlı klasik diyafon
2G tek şebekeli diyafon
Piyasadaki yaygın GSM cihazları
Aselfon M8
2G + 4G çift şebeke
Bağlantı
Tek sabit hat — hat kesilirse iletişim yok
Tek mobil şebeke — kapsama yoksa iletişim yok
2G + 4G — biri düşerse diğeri devralır
Altyapı
Binaya sabit hat çekilmesi gerekir
SIM kart yeterli
SIM kart yeterli, operatör kısıtı yok
Montaj
Hat tahsisini beklemek gerekir
Aynı gün
Aynı gün — kabine iki esnek kablo
Uzaktan izleme
Genellikle yok
Çoğu cihazda yok
Cihaz durumu ve çağrı kayıtları görülebilir
Aylık gider
Her asansöre ayrı hat aboneliği
SIM abonelik ücreti
SIM abonelik ücreti
Bağlantı
- Analog hat (PSTN)
- Tek sabit hat — hat kesilirse iletişim yok
- 2G tek şebekeli diyafon
- Tek mobil şebeke — kapsama yoksa iletişim yok
- Aselfon M8
- 2G + 4G — biri düşerse diğeri devralır
Altyapı
- Analog hat (PSTN)
- Binaya sabit hat çekilmesi gerekir
- 2G tek şebekeli diyafon
- SIM kart yeterli
- Aselfon M8
- SIM kart yeterli, operatör kısıtı yok
Montaj
- Analog hat (PSTN)
- Hat tahsisini beklemek gerekir
- 2G tek şebekeli diyafon
- Aynı gün
- Aselfon M8
- Aynı gün — kabine iki esnek kablo
Uzaktan izleme
- Analog hat (PSTN)
- Genellikle yok
- 2G tek şebekeli diyafon
- Çoğu cihazda yok
- Aselfon M8
- Cihaz durumu ve çağrı kayıtları görülebilir
Aylık gider
- Analog hat (PSTN)
- Her asansöre ayrı hat aboneliği
- 2G tek şebekeli diyafon
- SIM abonelik ücreti
- Aselfon M8
- SIM abonelik ücreti
Karşılaştırma cihaz kategorileri üzerinden yapılmıştır; belirli bir marka ya da model hedeflenmemiştir.
Birlikte Çalışır
Aselmind ile tüm asansör parkını tek panelden yönetin.
Aselfon M8 tek başına çalışır. Aselmind'a bağladığınızda her kabinin durumu, her çağrının kaydı ve bakım planı aynı ekrana gelir.
Kutuda ne var?
Montaj için gereken her şey kutuda — ayrıca parça sipariş etmenize gerek yok.
Ana üniteler
Ana kart
Aselfon M8 A Kart
Diyafon ünitesi

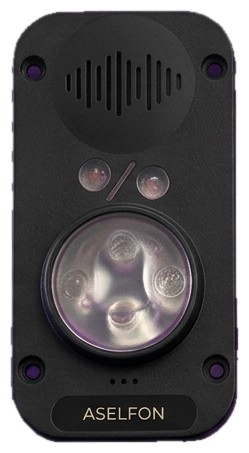

Aselfon M8 B Diyafon
Diyafon ünitesi

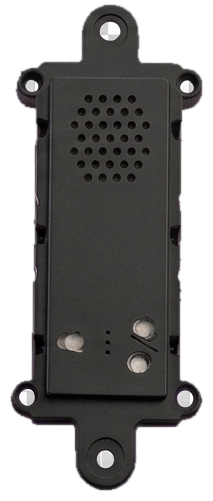

Aselfon M8 C Diyafon
Diyafon ünitesi

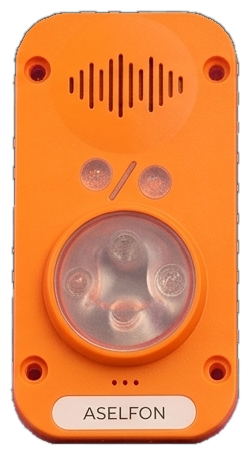

Makina Dairesi İntercomu
Bağlantı ve montaj parçaları
Her detayıyla Aselfon M8.
Genel
- Model
- Aselfon M8
- Tip
- Çift yönlü asansör diyafonu
Haberleşme
- Şebeke
- 2G (GSM) + 4G (LTE)
- Yedeklilik
- Kapsama düştüğünde otomatik şebeke geçişi
- Anten
- Harici anten bağlantısı
Sesli İletişim
- GSM
- Kabinden dışarıya çift yönlü sesli acil durum çağrısı (2G / 4G)
- İnterkom
- Makine dairesi
- Kabin üstü
- Kuyu dibi
- Kabin içi
Elektrik ve Çevre
- Besleme
- 12V - 24V DC
- Koruma sınıfı
- IP54
- Çalışma sıcaklığı
- -20°C / +60°C
Uyumluluk
- Asansör standartları
- TS EN 81-20
- TS EN 81-28
- TS EN 81-70
- Kumanda panosu
- Farklı üreticilerin panolarıyla uyumlu
Kurulum
- Montaj
- Klemensli bağlantı, ek arayüz kartı gerekmez
- Devreye alma
- SIM tak, besleme ver, test araması yap
Klemens bağlantıları ve numara tanımlama komutları için: M8 Bağlantı Şeması ve Kullanım Kılavuzu
Dokümanlar
M8 Bağlantı Şeması ve Kullanım Kılavuzu.
Kutudan çıkan bağlantı şeması ve kullanım kılavuzunun dijital kopyasını Dokümanlar sayfasından görüntüleyebilir ya da PDF olarak indirebilirsiniz.
Aselfon M8 hakkında sık sorulan sorular.
Aradığınız cevap burada yoksa yazın; mühendislik ekibimiz doğrudan yanıtlasın.
Aselfon M8, asansör kabininde mahsur kalan kişinin dışarıyla çift yönlü sesli görüşme yapmasını sağlayan asansör acil durum haberleşme cihazıdır (asansör diyafonu). Çağrıyı sabit hat yerine 2G ve 4G mobil şebeke üzerinden kurar. Aselsis tarafından Denizli'de tasarlanır ve üretilir.
Hayır. Aselfon M8 acil durum çağrısını 2G ve 4G mobil şebeke üzerinden kurar; binada sabit telefon hattı (PSTN) çekili olmasına gerek yoktur. Cihaza bir SIM kart takılması yeterlidir.
Evet. Aselfon M8 2G ve 4G şebekeyi birlikte destekler. Bulunduğu noktada 4G kapsama zayıfladığında cihaz otomatik olarak 2G'ye geçer ve acil durum çağrısını taşımaya devam eder. Harici anten bağlantısı kuyu içi kapsamayı destekler.
Aselfon M8; TS EN 81-20 (asansörlerin yapım ve montajı için güvenlik kuralları), TS EN 81-28 (asansörlerde uzaktan alarm sistemi) ve TS EN 81-70 (engelli kişiler dahil herkes için erişilebilirlik) standartları gözetilerek tasarlanmıştır.
Aselfon M8 farklı üreticilerin asansör kumanda panolarıyla uyumludur. Kabine yalnızca iki esnek kabloyla bağlanır; bağlantı etiketli klemenslerle yapılır ve araya ek bir arayüz kartı koymak gerekmez.
Aselfon M8 sisteminde kabin içi, kabin üstü, kuyu dibi ve makina dairesi için ayrı diyafonlar bulunur. Bütün diyafonlar Aselfon M8 ana kartına bağlanır; ana kart çağrıyı mobil şebeke üzerinden dışarıya taşır.
Aselfon M8 kutusunda şunlar bulunur: Aselfon M8 A kart, iki adet B diyafon, bir adet C diyafon, bir adet makina dairesi intercomu, üç adet 2'li ve bir adet 4'lü dişi klemens, anten, bağlantı şeması ve kullanım kılavuzu ile kabin içi uyarı etiketi. Montaj için ayrıca parça sipariş etmeniz gerekmez.
Aselfon M8 12 V – 24 V DC besleme ile çalışır. Koruma sınıfı IP54'tür ve -20 °C ile +60 °C arasındaki sıcaklıklarda çalışacak şekilde tasarlanmıştır.
Aselfon M8 üç adımda devreye alınır: cihaz kabine iki esnek kabloyla bağlanır, SIM kart takılır ve besleme verilip bir test araması yapılır. Karmaşık bir yapılandırma gerekmez; kurulum birkaç dakika sürer.
Evet. Aselfon M8 gerektiğinde SIM kart takılmadan da çalıştırılabilir. SIM kart takıldığında acil durum çağrısını 2G ve 4G mobil şebeke üzerinden dışarıya iletir.
Evet. Aselfon M8 asansörün noktaları arasında interkom görevi görür. Makine dairesindeki turuncu diyafon; kabin üstü ve kuyu dibindeki siyah B diyafonlarla ya da kabin içindeki siyah C diyafonla görüşür. Bakım sırasında ekip bu noktalar arasında birbiriyle konuşabilir.
Aselfon M8 standart SIM yuvasına sahiptir ve operatör kısıtı yoktur; tercih ettiğiniz GSM operatörünün SIM kartıyla çalışır. Hat ve abonelik seçenekleri için Aselsis ile iletişime geçebilirsiniz.
Evet. Aselfon M8 tek başına çalışır; Aselsis'in asansör yönetim yazılımı Aselmind'a bağlandığında her kabinin durumu, her çağrının kaydı ve bakım planı aynı ekrandan izlenir.
Aselsis web sitesindeki iletişim sayfasında yer alan teklif formunu doldurmanız yeterlidir. Asansör sayısını, pano markasını ve kurulum takvimini yazarsanız daha net bir teklif hazırlanır. Telefon: +90 850 840 10 56.
